CKA PVC WATERSTOP V25 – BĂNG CẢN NƯỚC CHO MẠCH NGỪNG BÊ TÔNG

Mạch ngừng giữa các đợt đổ bê tông là vị trí cần được xử lý chống thấm ngay từ giai đoạn thi công kết cấu. Khi không được bố trí vật liệu cản nước phù hợp hoặc thi công thiếu chặt chẽ, khu vực tiếp giáp này có thể trở thành đường dẫn nước vào công trình.

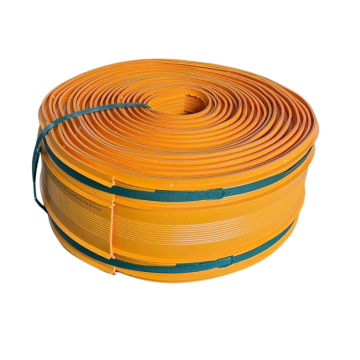

CKA PVC WATERSTOP V25 là băng cản nước đàn hồi gốc polyvinyl chloride (PVC), được lắp đặt tại mạch ngừng nhằm ngăn nước thấm qua vị trí tiếp nối giữa các đợt đổ bê tông. Sản phẩm được sử dụng theo chi tiết thiết kế, kết hợp với việc cố định, hàn nối và đầm bê tông đúng kỹ thuật để tạo tuyến cản nước liên tục.

ĐẶC ĐIỂM CỦA CKA PVC WATERSTOP V25

CKA PVC WATERSTOP V25 được sản xuất bằng phương pháp đùn ép hỗn hợp nhựa PVC nóng chảy qua khuôn tạo hình. Vật liệu có tính mềm dẻo, thuận tiện cho việc bố trí và lắp đặt tại vị trí mạch ngừng.

Khi thi công, một phần băng được chôn trong đợt bê tông đầu tiên, phần còn lại liên kết với đợt bê tông tiếp theo theo bản vẽ được phê duyệt. Các đoạn băng được hàn nhiệt tại vị trí nối để duy trì tính liên tục của hệ cản nước.

Những đặc điểm thuận tiện trong thi công gồm:

• Vật liệu đàn hồi: hỗ trợ thao tác bố trí băng theo chi tiết kết cấu.

• Có thể hàn nối: cho phép nối các đoạn băng theo chiều dài tuyến mạch ngừng.

• Cố định với cốt thép: sử dụng các lỗ bố trí ở cạnh băng để giữ ổn định khi đổ bê tông.

• Lắp đặt cùng quá trình thi công kết cấu: chủ động xử lý vị trí tiếp giáp ngay từ các đợt đổ bê tông.

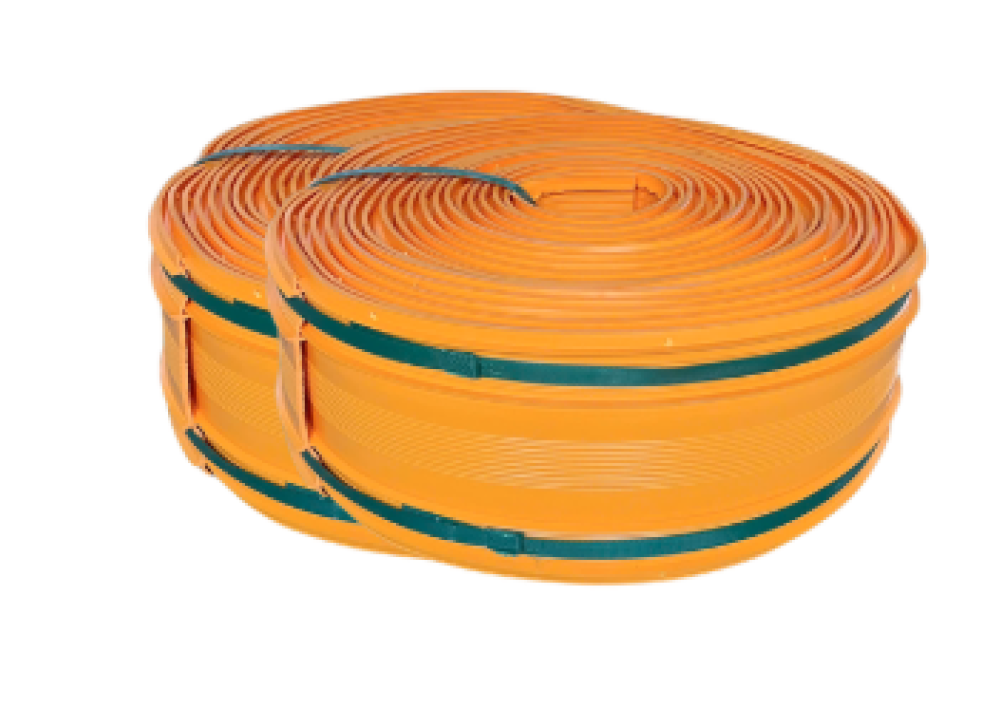

QUY CÁCH ĐÓNG GÓI

• Chiều dài: 20 m/cuộn.
• Chiều rộng: 200 mm.
• Độ dày: 3,0 mm (±10%).
• Màu sắc: Băng đàn hồi, màu vàng.

PHẠM VI SỬ DỤNG

CKA PVC WATERSTOP V25 được xem xét sử dụng tại mạch ngừng của các kết cấu cần kiểm soát thấm nước. Tùy điều kiện công trình và hồ sơ kỹ thuật được xác nhận, các nhóm hạng mục gồm:

Kết cấu ngầm

Mạch ngừng tại tầng hầm, tường chắn, hố thang máy và hố kỹ thuật có yêu cầu chống thấm.

Công trình chứa nước và xử lý nước

Vị trí tiếp giáp giữa các đợt đổ bê tông của bể chứa, hồ bơi và công trình xử lý nước. Cần kiểm tra mức độ phù hợp của sản phẩm với môi trường tiếp xúc cụ thể.

Hạng mục hạ tầng

Mạch ngừng trong đường hầm, cống và các kết cấu bê tông có yêu cầu ngăn nước theo thiết kế.

Lưu ý lựa chọn: Loại băng và kích thước sử dụng phải phù hợp với chiều dày kết cấu, vị trí mạch ngừng, điều kiện chịu nước và yêu cầu chuyển vị. Đối với khe co giãn hoặc vị trí có chuyển vị lớn, cần được tư vấn loại băng và chi tiết lắp đặt phù hợp.

THÔNG TIN SẢN PHẨM VÀ QUY CÁCH

Chiều rộng, độ dày, màu sắc và các chỉ tiêu cơ lý cần được đối chiếu với catalogue hoặc tài liệu kỹ thuật xác nhận cho mã CKA PVC WATERSTOP V25 trước khi đặt hàng và trình duyệt vật liệu.

HƯỚNG DẪN LẮP ĐẶT VÀ THI CÔNG

1. Kiểm tra trước khi lắp đặt

Đối chiếu chủng loại băng với bản vẽ và yêu cầu kỹ thuật của công trình. Kiểm tra thân băng, bảo đảm không có vị trí rách, thủng hoặc hư hỏng ảnh hưởng đến chức năng cản nước.

Chuẩn bị dây buộc, dụng cụ cắt và thiết bị hàn phù hợp. Xác định trước vị trí nối, hướng bố trí và phương án cố định để thuận tiện kiểm tra trước khi đổ bê tông.

2. Đặt băng đúng vị trí mạch ngừng

Lắp băng vào ván khuôn theo chi tiết thiết kế. Với phương án chia đôi bề rộng, một nửa băng nằm trong đợt bê tông đầu tiên; nửa còn lại được giữ lộ ra để chôn trong đợt đổ kế tiếp.

Căn chỉnh băng thẳng, đúng hướng, không xoắn hoặc gập. Chiều sâu phần băng chôn trong mỗi đợt đổ phải tuân thủ bản vẽ được phê duyệt.

3. Cố định băng với cốt thép

Luồn dây kim loại qua các lỗ cố định ở cạnh băng để buộc vào cốt thép. Các điểm buộc cần giữ băng ổn định, hạn chế võng và xê dịch trong quá trình cấp, đổ và đầm bê tông.

Không tự ý đục lỗ xuyên thân băng. Kiểm tra lại toàn bộ vị trí cố định trước khi chuyển sang công tác đổ bê tông.

4. Hàn nối các đoạn băng

Thực hiện hàn bằng dao hàn nhiệt hoặc thiết bị chuyên dụng phù hợp với PVC, theo hướng dẫn kỹ thuật của sản phẩm.

Trình tự thực hiện:

• Cắt phẳng hai đầu cần nối, làm sạch bề mặt tiếp xúc.

• Căn chỉnh hai đầu băng trùng khớp tiết diện.

• Gia nhiệt đều hai đầu nối đến trạng thái phù hợp để hàn.

• Rút dụng cụ gia nhiệt, ép ghép hai đầu băng và giữ ổn định.

• Chờ mối nối nguội, rắn chắc trước khi tiếp tục thao tác.

• Kiểm tra toàn bộ tiết diện hàn, xử lý các vị trí không đạt trước khi đổ bê tông.

Lưu ý quan trọng: Bề mặt bám bẩn, đầu cắt không phẳng, gia nhiệt không phù hợp hoặc ghép lệch đều có thể ảnh hưởng đến chất lượng mối nối. Không sử dụng mối hàn có khe hở hoặc phần tiết diện chưa liên kết. Nhiệt độ và thời gian hàn phải theo hướng dẫn kỹ thuật của sản phẩm.

5. Thi công đợt bê tông đầu tiên

Phần băng nằm trong đợt đổ đầu phải được bê tông bao bọc đặc chắc theo thiết kế. Cần phối hợp việc cấp bê tông, đổ và đầm để hạn chế khoảng rỗng quanh băng.

Trong quá trình thi công:

• Kiểm soát độ công tác và cốt liệu theo cấp phối, biện pháp được phê duyệt; tránh bê tông quá cứng hoặc quá chảy gây khó kiểm soát.

• Đổ cẩn thận tại khu vực sát băng, tránh áp lực làm gập hoặc đẩy lệch băng.

• Bố trí trình tự cấp bê tông để áp lực lên hai mặt băng trong phần đang đổ tương đối cân bằng.

• Đầm kỹ vùng bê tông tiếp giáp băng, hạn chế hốc rỗng và rỗ tổ ong.

• Theo dõi liên tục để phát hiện và điều chỉnh kịp thời khi băng bị xê dịch.

6. Chuẩn bị và thi công đợt bê tông tiếp theo

Tháo ván khuôn cẩn thận, tránh kéo, cắt hoặc làm hỏng phần băng còn lộ ra.

Trước khi đổ tiếp, cần:

• Kiểm tra bê tông quanh phần băng đã chôn; xử lý hốc rỗng, rỗ tổ ong hoặc khuyết tật nếu có.

• Làm sạch vữa, bê tông và tạp chất bám trên phần băng còn lại.

• Kiểm tra thân băng, mối hàn và các điểm cố định.

• Sửa chữa vị trí hư hỏng theo biện pháp được chấp thuận.

• Xác nhận băng đúng vị trí, không xoắn hoặc gập.

Tiếp tục đổ và đầm bê tông theo các yêu cầu kiểm soát của đợt đầu, bảo đảm phần băng còn lại được bao bọc đặc chắc.

NHỮNG ĐIỂM CẦN KIỂM TRA TRƯỚC KHI ĐỔ BÊ TÔNG

Để kiểm soát chất lượng lắp đặt CKA PVC WATERSTOP V25, cần kiểm tra đồng thời:

• Đúng vật liệu: chủng loại và quy cách phù hợp hồ sơ được duyệt.

• Đúng vị trí: băng đặt theo bản vẽ, đủ phần chôn trong từng đợt đổ.

• Cố định chắc chắn: không võng, xoắn, gập hoặc dễ bị xê dịch.

• Mối nối liên tục: tiết diện hàn khớp, không có khe hở hoặc phần chưa liên kết.

• Bề mặt sạch: không có tạp chất ảnh hưởng đến vùng tiếp giáp với bê tông.

• Biện pháp đổ phù hợp: có phương án kiểm soát áp lực bê tông và đầm đặc chắc quanh băng.

BẢO QUẢN VÀ VẬN CHUYỂN

Bảo quản CKA PVC WATERSTOP V25 tại nơi khô ráo, thoáng mát, có bóng râm và tránh ánh nắng trực tiếp.

Khi vận chuyển, bốc xếp và lưu kho, tránh để vật sắc nhọn làm rách, thủng băng hoặc chất tải gây biến dạng sản phẩm. Kiểm tra tình trạng cuộn băng trước khi đưa vào thi công.

LIÊN HỆ TƯ VẤN CKA PVC WATERSTOP V25

Để lựa chọn vật liệu phù hợp, khách hàng nên cung cấp bản vẽ hoặc chi tiết mạch ngừng, chiều dày kết cấu, điều kiện tiếp xúc với nước và khối lượng dự kiến.

CONMIK Việt Nam – Nhà cung cấp vật liệu và giải pháp chống thấm hỗ trợ tư vấn quy cách, thông tin kỹ thuật và phương án sử dụng theo yêu cầu từng công trình.
